Netzberechnung mit ATPDesigner
Das Software-Tool ATPDesigner (www.atpdesigner.de) ist eine grafische Benutzeroberfläche zur Berechnung, Anzeige und Analyse von Spannungen, Strömen und Leistungen in elektrischen Energieversorgungsnetzen. ATPDesigner verwendet das Netzberechnungsprogramm ATP (Alternative Transients Program) als Rechenkern und ist daher für lizenzierte Anwender des ATP optimal geeignet, um elektrische Netze mit elektrischen und elektro-mechanischen Betriebsmitteln zu berechnen. ATPDesigner unterstützt eine Vielzahl von Betriebsmitteln wie Leitungen, Transformatoren, Schalter, usw. aber auch neuartige Systeme wie dezentrale Erzeugungsanlagen z.B. Wind- und Solarparks mit Netzstromrichtern. Darüber hinaus sind in ATPDesigner generische Modelle für Netzschutzgeräte wie z.B. UMZ-Schutz oder Distanzschutz und Schmelzsicherungen enthalten.
Mehr über ATPDesigner

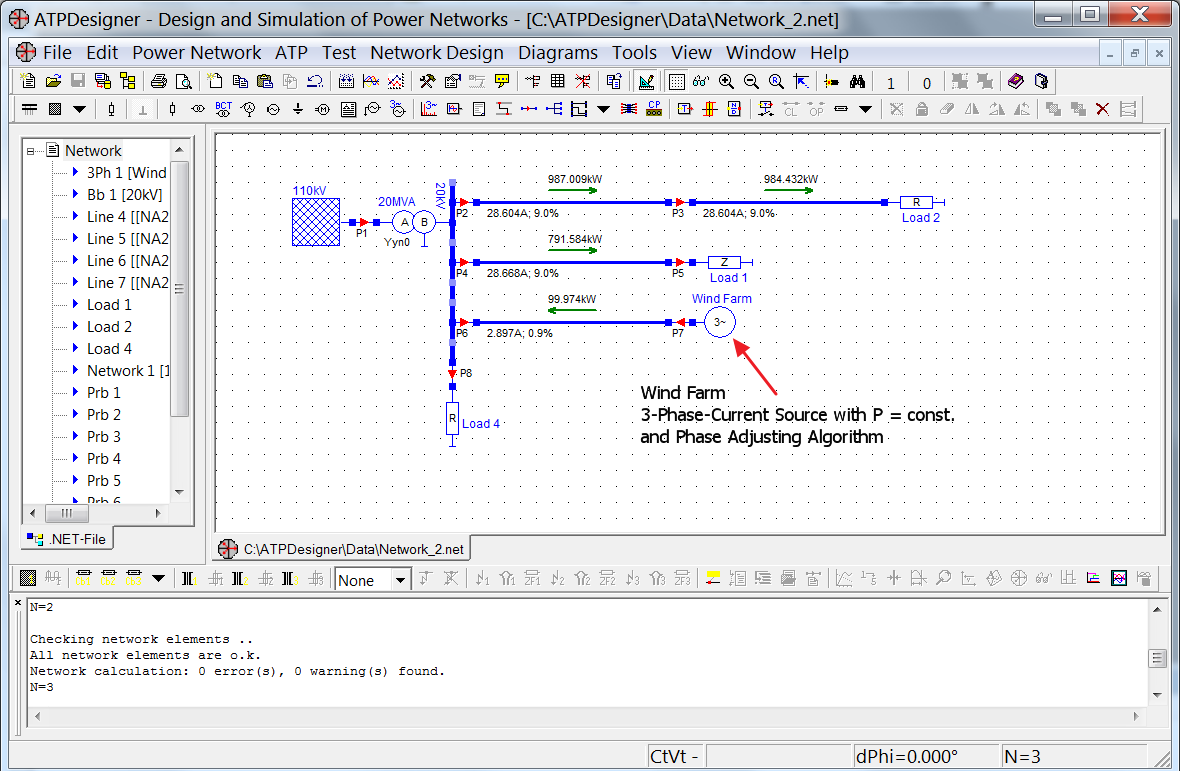

ATPDesigner stellt die Betriebsmittel als Vorlagen zur Verfügung, auch dezentrale Erzeugungsanlagen und Netzschutzgeräte. Die Betriebsmittel lassen sich in ihren technischen und physikalischen Eigenschaften verändern und so den jeweiligen Betriebsverhältnissen anpassen. Durch die einfache Auswahl der gewünschten Betriebsmittel und durch die einfachen Verbindungsmöglichkeiten untereinander lassen sich schnell auch große elektrische Energieversorgungsnetze erstellen und berechnen. Mit Hilfe von ATPDesigner ist es auch möglich, Netzstörungen wie z.B. Kurzschlüsse zu berechnen.

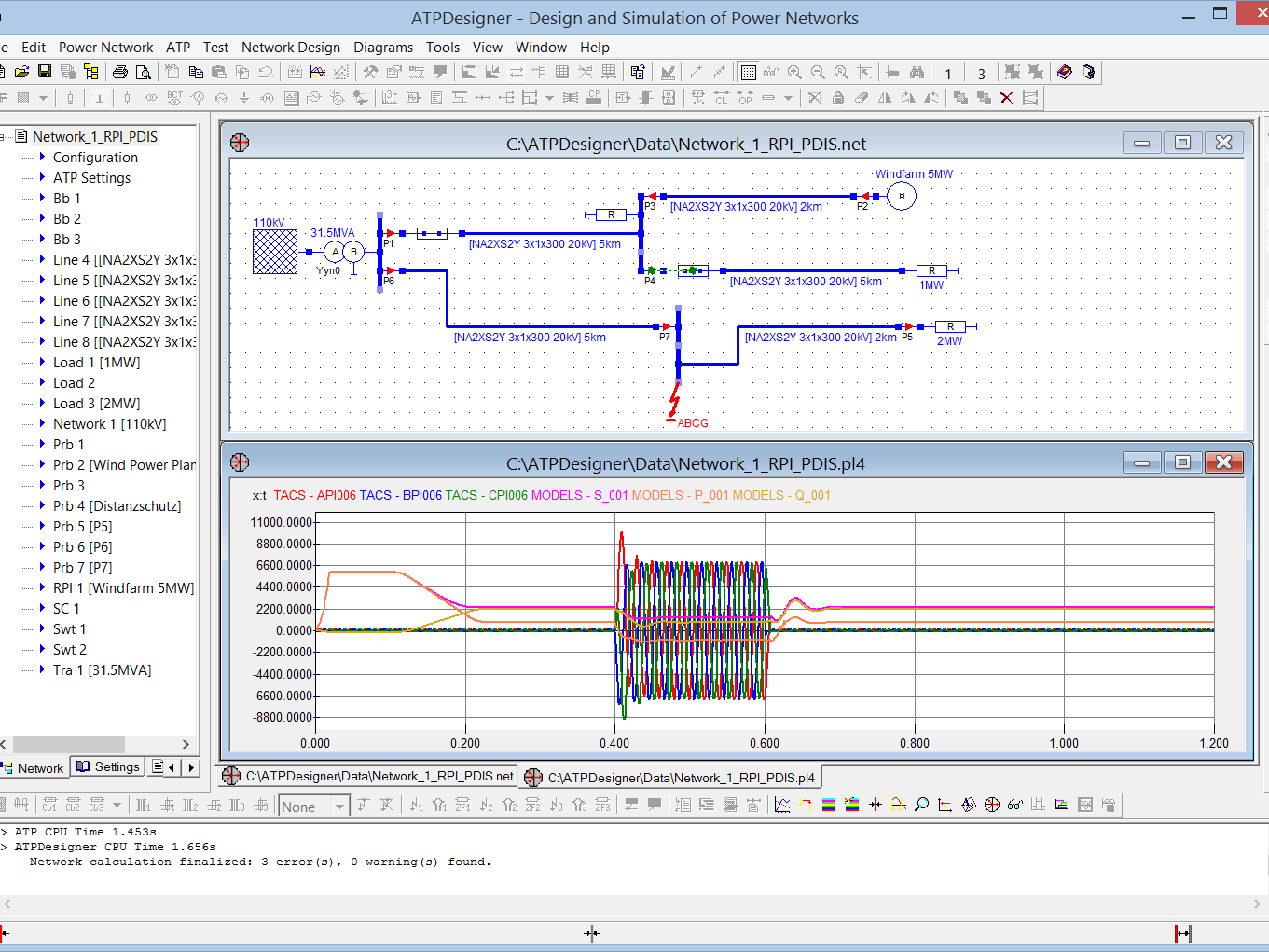

Berechnung dynamischer Netzvorgänge mit ATPDesigner
Die besonderen Fähigkeit von ATPDesigner/ATP besteht in der Berechnung dynamischer Netzvorgänge, die z.B. durch Kurzschlüsse oder das fluktuierende Einspeiseverhalten dezentraler Energieerzeugungsanlagen verursacht wird. Diese Modelle sind auch mit den generischen Modellen der Netzschutzgeräte kombinierbar. Damit können komplexe Fragestellungen simuliert und analysiert werden, die sich im Rahmen der die Energiewende z.B. den Netzbetreibern auf allen Spannungsebenen stellen.

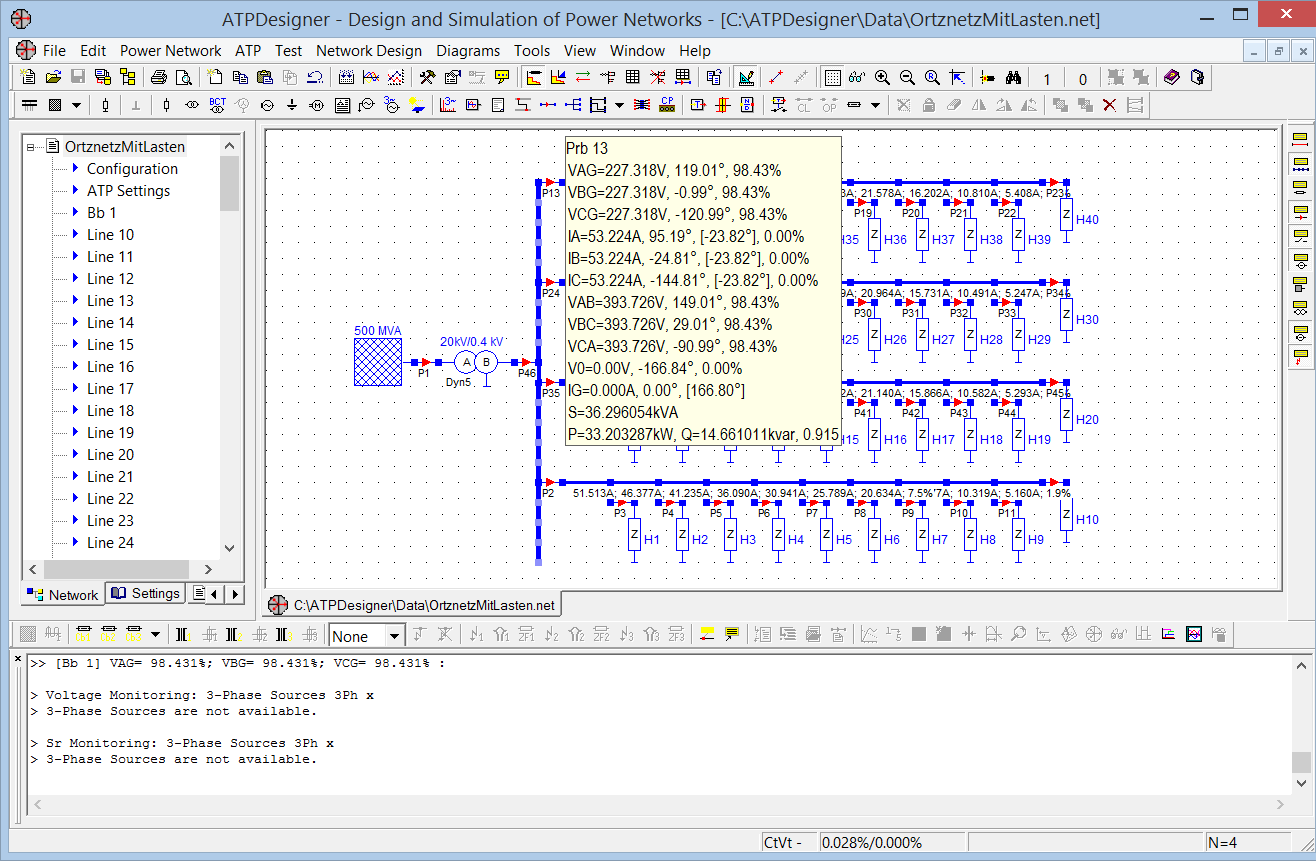

Lastflussberechnung mit ATPDesigner
ATPDesigner/ATP ermöglicht die Berechnung stationärer Netzzustände auch mit dezentralen Ernergieerzeugungsanlagen wie Wind- oder Solarparks auf allen Spannungsebenen. Die Ergebnisse der Lastflußberechnung werden in Tooltips und in einem Textfenster dargestellt.
Kurzschlusstromberechnung mit ATPDesigner
ATPDesigner unterstützt die Kurzschlussstromberechnung in Anlehnung an VDE 0102 (IEC 60909) in einem großen Umfang. Die Ergebnisse der Kurzschlussstromberechnung werden in Tooltips und in einem Textfenster dargestellt.
Was ist das ATP (Alternative Transients Program) ?
Lesen Sie auch www.eeug.org, www.emtp.org
ATP ist ein weltweit eingesetztes Software-Tool zur Berechnung speziell 3-phasiger, elektrischer Energieversorgungsnetze. Mit Hilfe des Programms ATPDesigner als grafische Benutzeroberfläche lassen sich auf einfache Art auch komplizierte und umfangreiche elektrische Energieversorgungsnetze aufbauen und berechnen. Eine Kenntnis des ATP-spezifischen Regelwerkes ist durch die Anwendung des Software-Tools ATPDesigner nicht erforderlich. Dadurch ist es möglich, die Fähigkeiten des ATP gerade für die Berechnung dynamischer Vorgänge in elektrischen Netzen mit Hilfe der grafischen Benutzeroberfläche des ATPDesigner optimal zu nutzen.
ATP ist ein weltweit eingesetztes Software-Tool zur Berechnung speziell 3-phasiger, elektrischer Energieversorgungsnetze. Mit Hilfe des Programms ATPDesigner als grafische Benutzeroberfläche lassen sich auf einfache Art auch komplizierte und umfangreiche elektrische Energieversorgungsnetze aufbauen und berechnen. Eine Kenntnis des ATP-spezifischen Regelwerkes ist durch die Anwendung des Software-Tools ATPDesigner nicht erforderlich. Dadurch ist es möglich, die Fähigkeiten des ATP gerade für die Berechnung dynamischer Vorgänge in elektrischen Netzen mit Hilfe der grafischen Benutzeroberfläche des ATPDesigner optimal zu nutzen.
